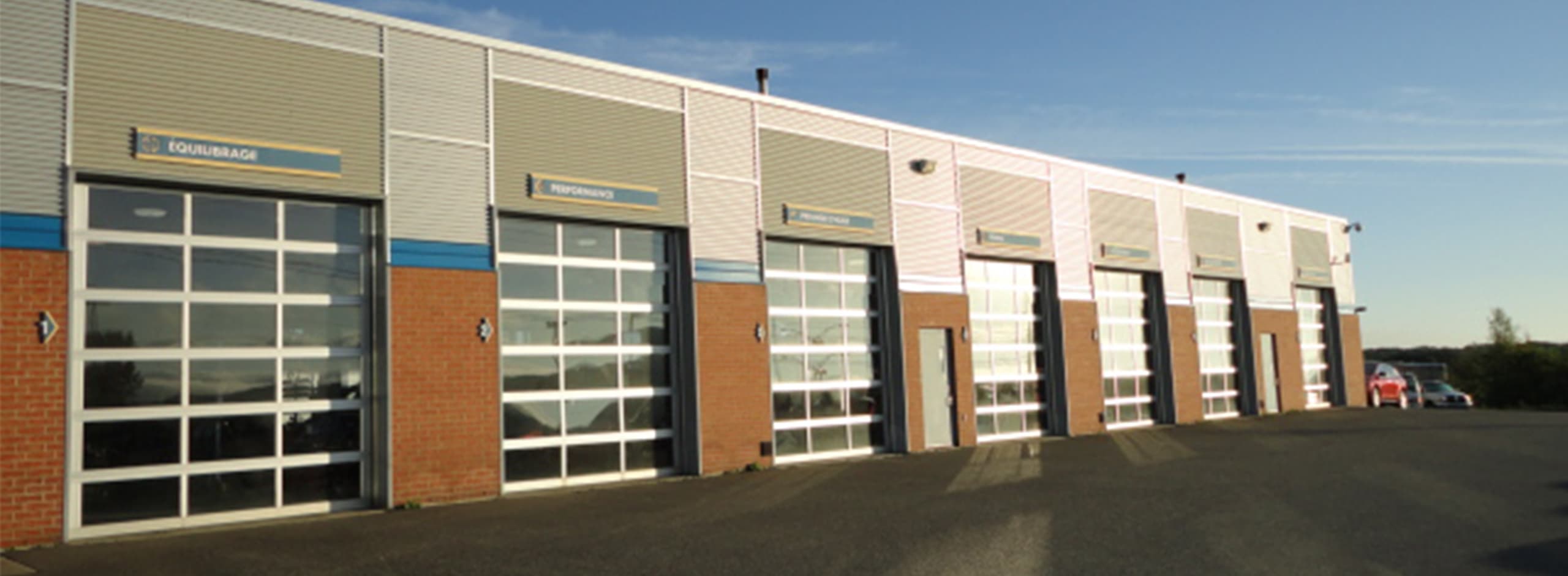

Portes panoramiques
AL-175
Description générale
Portes sectionnelles basculantes de construction tubulaire en aluminium. De type commercial et industriel, leurs dimensions maximales sont de 7315 mm x 9754 mm (24' x 32').
Traverses
D'une épaisseur de 45 mm (1 3/4"), les traverses intermédiaires sont de construction tubulaire et fabriquées à partir d'un alliage d'aluminium traité à la chaleur 6063-T5. Les traverses supérieure et inférieure ont une hauteur minimale de 88,9 mm (3 1/2"). Toutes les pièces sont fixées à l'aide de boulons pleine longueur. Il est à noter que, pour des raisons de robustesse et d'harmonie, la fabrication des traverses sont assemblés à l'aide de tiges filetées, d'écrous et rondelles à dent.
Panneaux
Les panneaux de 1,32 mm (0,052") d'épaisseur sont en aluminium de type «stucco» et sont fixés à l'aide de moulures à agrafes en vinyle rigide.
Disponibles en simple et en double, ils peuvent être isolés ou à l'épreuve des chocs.
Isolation
Afin de limiter au maximum les infiltrations d'air, les traverses intermédiaires et la traverse inférieure sont munies de coupe-froid interchangeables en caoutchouc E.P.D.M (éthylène, propylène, diène et monomère).
Finis standard
Le fini standard est l'aluminium anodisé commercial à la fois doux et clair et conforme aux spécifications 204-R-I, la couleur blanche ou encore noir.
Options
Vitrage
Le vitrage est placé dans une moulure en vinyle rigide à agrafes. L'épaisseur totale du verre simple est de 3 mm (4/32"), tandis que celle du verre de type thermos (double) est de 22 mm (7/8"). Il est à noter que le verre peut être remplacé par de l'acrylique ou du polycarbonate de différentes teintes (consultez notre charte).
Finis spéciaux
La couleur de la peinture est au choix de l'architecte (consultez notre charte) et toutes les surfaces apparentes sont peintes en usine selon un procédé à base de poudre cuite. Des finis anodisés sont aussi offerts sur demande.
Tuyau d'échappement
Disponible avec un diamètre de 101 mm (4") et de 127 mm (5").
Embouts
Aussi disponibles sur demande dans une largeur de 150 mm (6").
Traverses supérieure et inférieure
Disponibles sur demande dans une hauteur de 150 mm (6").
Garantie
Sarto Plante garantissent le modèle AL-175 pour une période d'un an contre tout défaut de fabrication.
Hybride
Remplacer une ou des sections panoramiques par une ou des sections en acier ou aluminium pour concevoir votre porte hybride.Les sections les plus utilisées sont les modèles Urbaine, Urbaine MR, Quantum, Rainurée, GX 175.
AL-175 Hybride
Description générale
Portes sectionnelles basculantes de types commercial et industriel, elles constituent un mariage parfait entre l'aluminium et l'acier pour vous offrir une solidité et une harmonie inégalées. De plus, le modèle AL-175 Hybride vous ouvre la voie des possibilités quasi infinies au niveau du vitrage pour vous offrir une luminosité sans pareille.
Sections d'acier
D’une épaisseur de 44.45 mm (1 3/4"), les sections d'acier sont dotées de bandes de renforcement en acier de 0,86 mm (0,034") d'épaisseur (calibre 20) pour l'installation de la quincaillerie. De plus, elles sont conçues de façon à permettre l'application d'un joint thermique en caoutchouc E.P.D.M. (éthylène, propylène, diène et monomère) empêchant la conductivité de la chaleur ou du froid, Les embouts sont en acier galvanisé de 1,63 mm (0,064") d'épaisseur (calibre 16). Les panneaux sont constitués de feuilles d'acier galvanisé anticorrosif qui comportent des motifs granuleux emboutis. Les sections sont fabriquées selon un procédé de laminage continu avec âme de polyuréthane créant un ensemble homogène de couches (métal/mousse/métal). L’épaisseur nominale est de 1 3/4", les panneaux les plus utilisés sont les modèles Urbaine, Urbaine MR, Quantum, Rainurée, GX 175-S et GX 175-A. Pour les panneaux reportez-vous aux modèles associés.
L’âme est constituée d'un isolant de polyuréthane rigide moulé in situ sans CFC qui ne porte pas atteinte à l'environnement. Elle est également encapsulée par des matériaux non perméables afin d'empêcher toute déperdition thermique. L’isolant a une résistance thermique certifiée conformément à la norme ASTM C236-89. Afin de limiter au maximum les infiltrations d'air, les traverses intermédiaires et la traverse inférieure sont munies de coupe-froid interchangeables en caoutchouc E.P.D.M.
Pour des sections en aluminium, référez-vous aux modèles AL-175.
Finis standard
Les finis intérieurs et extérieurs consistent en deux couches de peinture en polyester émaillées au four qui sont appliquées sur un apprêt à base d'époxyde.
Télécharger la fiche technique
Options
Vitrage
Le vitrage est placé dans une moulure en vinyle rigide à agrafes. L’épaisseur totale du verre simple est de 3 mm (1/8"), tandis que celle du verre de type thermos (double) est de 22 mm (7/8"). Il est à noter que le verre peut être remplacé par de l'acrylique ou du polycarbonate de différentes teintes (consultez notre charte).
Finis spéciaux
Pour permettre un agencement parfait avec les différents éléments architecturaux, des finis de différentes couleurs sont aussi offerts (consultez notre charte).
Tuyau d'échappement
Disponible avec un diamètre de 101 mm (4") et de 127 mm (5").
Embouts
Aussi disponibles sur demande dans une largeur de 150 mm (6") pour les composantes de moins de 5 029 mm (16' 6").
Charge du vent
La fabrication des portes respecte les exigences relatives à la charge du vent conformément à la norme ASTM-E-330.
Infiltration d'air
Le taux d'infiltration d'air se limite à 0,038 litre/sec/pi2 à 24 km/h et à 0,O62 litre/sec/pi2 à 40 km (Essai ASTM-E-283-84).
Conformité aux normes
Toutes les portes sont conformes aux normes ANSI 102 et ASTM-E-330.
Garantie
Pour le modèle AL-175-Hybride Sarto Plante offrent une garantie limitée de dix ans contre tout risque de délamination de la mousse et de l'acier, ainsi qu'une garantie d'un an contre tout défaut de fabrication.
